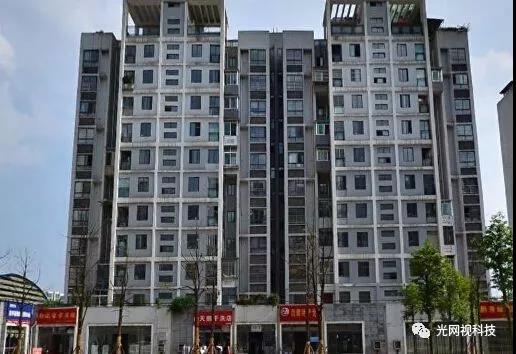

貴陽金華園小區簡介

貴陽金華園小區是貴陽金陽新區房地產開發有限公司所開發的，總建筑面積197200平方米，總戶數992戶。位于觀山湖區的金華園小區是貴陽市直機關宿舍，除了治安環境優越，在冬季能統一集中供暖，周邊配套完善，交通便利。

高清視頻傳輸系統規模：

貴陽金華園小區總建筑面積197200平方米，總戶數992戶。此次項目覆蓋整個小區，采用高清網絡監控，覆蓋面積廣。



傳輸系統需求：

1、工業組網，寬溫寬壓，更低延時傳輸，流暢傳輸杜絕圖像卡頓于丟包;

2、搭建無干擾、易擴容光纖網絡通信系統;

3、減少組網層級，簡化系統拓撲機構，讓組網簡潔明了，物理拓撲結構去繁化簡，易布局，易差錯;

4、大數據大流量視頻傳輸7×24不間斷穩定工作需求。

5、傳輸設備應具備良好的抗干擾能力以及防雷能力

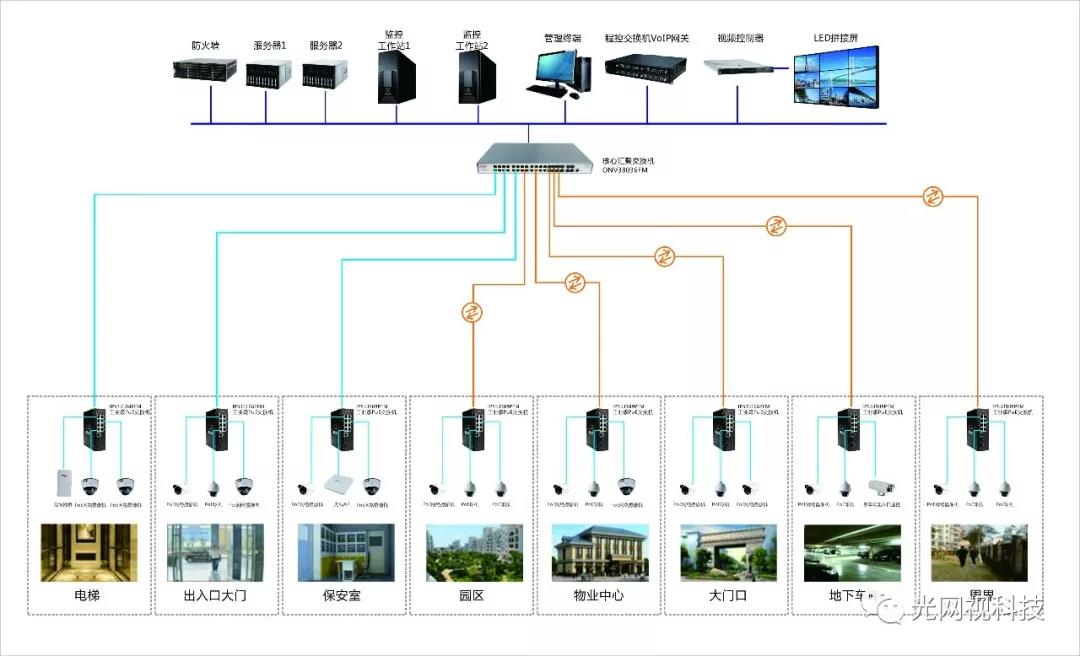

光網視解決方案

1、拓撲架構：采用星型拓撲結構組網，實施兩層架構，簡單拓撲增強系統穩定性;

2、帶寬配置：接入層采用工業交換機，搭建最高配置帶寬鏈路;

3、鏈路介質：鏈路通信全部采用光纖通信，接入層千兆上聯，帶寬保障，無干擾，易擴容;

4、設備配置：接入層采用光網視2光8電千兆網管工業POE交換機(ONV-IPS33108PFM)，匯聚交換機采用光網視核心三層萬兆交換機（ONV38036FM）。

系統產品介紹

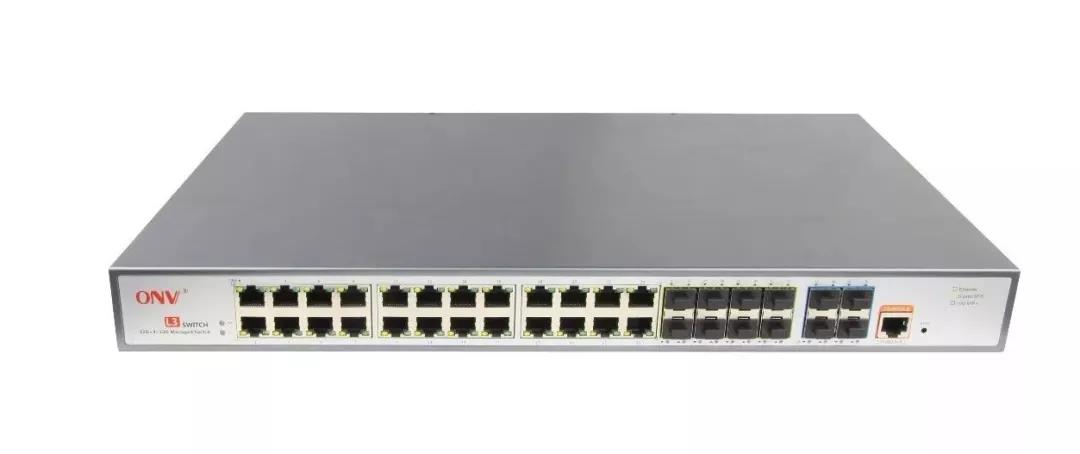

光網視三層萬兆核心交換機：ONV38036FM

◆24*10/100/1000M電口+8*1000M SFP光口+4*10G萬兆 SFP+ 三層網管核心工業交換機

◆L3 具備更好的管理性、安全性、 QoS 和其他性能

◆支持三層交換功能，包括靜態路由，默認路由，ARP協議，VLAN，環網ERPS,端口匯聚，端口鏡像，端口隔離，端口流控，端口限速，風暴抑制，QOS，訪問控制列表等

◆生成樹支持STP，RSTP、MSTP

◆巨型幀支持高達9.6K千字節

◆支持通過WEB，CL，TELNET，SNMP的高級管理

◆背板帶寬：598Gbps

◆包轉發內存 32M，包轉發率107.14Mpps

◆地址數據庫：32K

◆支持電纜診斷

◆軟硬件性能卓越

◆可視化web管理，維護簡單

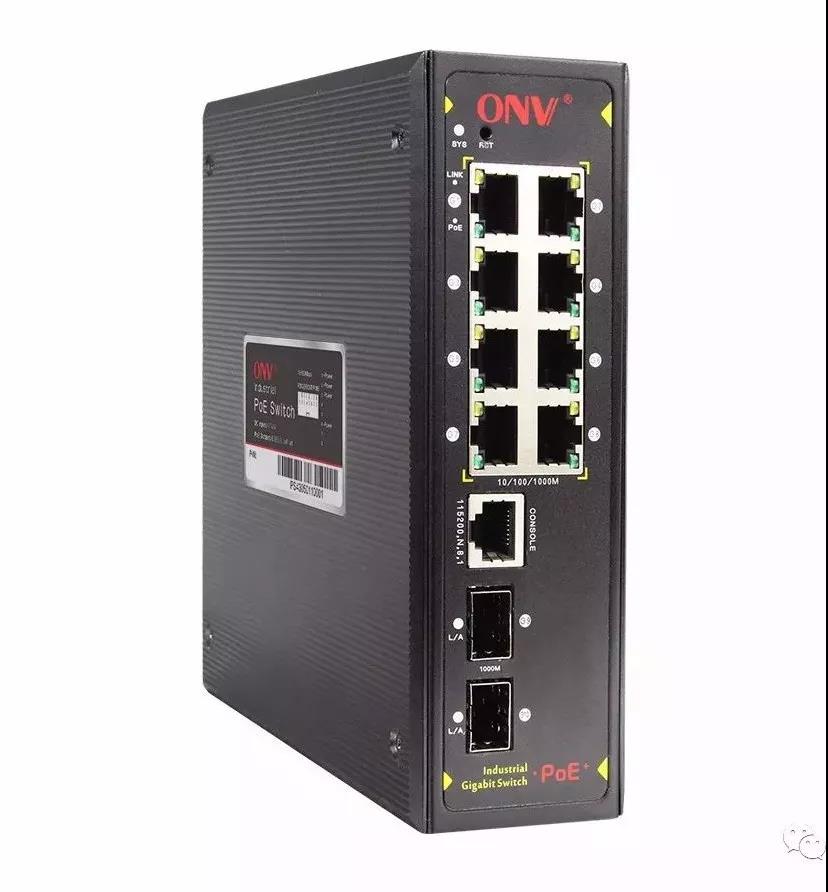

光網視2光8電千兆網管工業POE交換機：ONV-IPS33108PFM

◆支持端口聚合, 端口限速, 廣播風暴抑制, 組播\未知單播包抑制

◆8個10/100/1000 Mbps 自適應RJ45端口，支持2個1000M SFP光纖接口

◆符合IEEE802.3af/at標準，支持每端口PoE配置功能

◆背板帶寬：192Gbps

◆包轉發率：14.88MPPS

◆地址數據庫：8K

◆L2+ 具備更好的管理性、安全性、 QoS 和其他性能

◆支持兩層交換功能， 包括802.1Q VLAN，鏡像，端口隔離，IGMP Snooping功能，DHCP Snooping功能，LLDP，POE+管理，IP源防護，ARP檢測，訪問控制列表等

◆支持生成樹STP(802.1D)和RSTP(802.1w)的支持

◆巨型幀支持高達9.6K千字節.

◆支持通過WEB，CLI，TELNET，SSH，SNMP的高級管理

◆G.8032，支持<50ms的快速工業環網保護

系統優勢

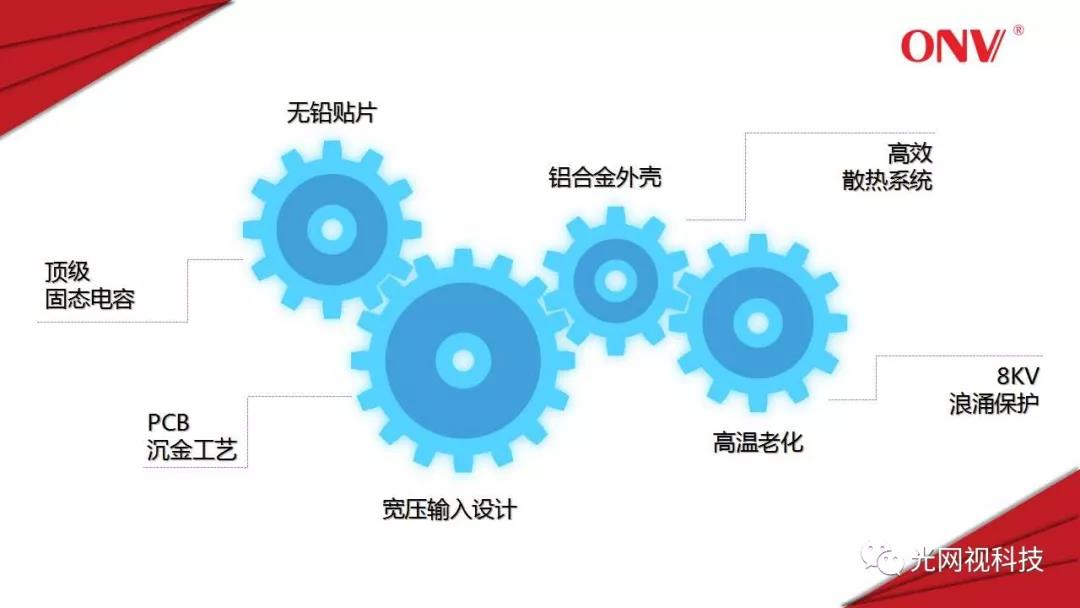

1、 工業級接入傳輸，高防護、高可靠

采用固態電容，無鉛貼片工藝，具備8KV浪涌保護，寬溫適應能力。PCB采用沉金工藝制作，降低不良率，提供信號可靠性，提供抗氧化能力，延長線路壽命;國內最先進無鉛貼片、焊接、組裝工藝，安全環保，耐高溫能力強，提升設備抗震系數;電容選用高端鉭電容，具備長壽命、耐高溫、高準確度、不易燃、優良頻率特性等;高效能滿載開關電源，寬壓輸入(AC 100~240V, 50/60Hz)，過流保護(內置熔斷保險絲)，6KV浪涌防護設計，高達25%的功率余量設計;采用鋁合金型材金屬機殼，IP40防護等級，更強防腐、防銹、抗干擾等性能;交換機網口均采用3μm鍍金工藝，耐磨、抗氧化、易導電，減少網絡卡頓，提高用戶體驗;滿足7×24小時不間斷工作需求。





2、 高配置頂級智能PoE供電系統

PoE采用美國進口頂配Microsemi芯片方案，智能化供電管理,安全可靠,恒壓恒流供電，PoE全協議智能供電：檢測、分級、監測、保護，雙模供電，全千兆三層管理型24口PoE滿載400W功率。



3、光纖長距離穩定傳輸

系統中采用了光網視2光8電千兆工業PoE交換機，傳輸頻帶寬、通信容量大。信號傳輸損耗低、中繼距離長，盡可能減少安裝問題。

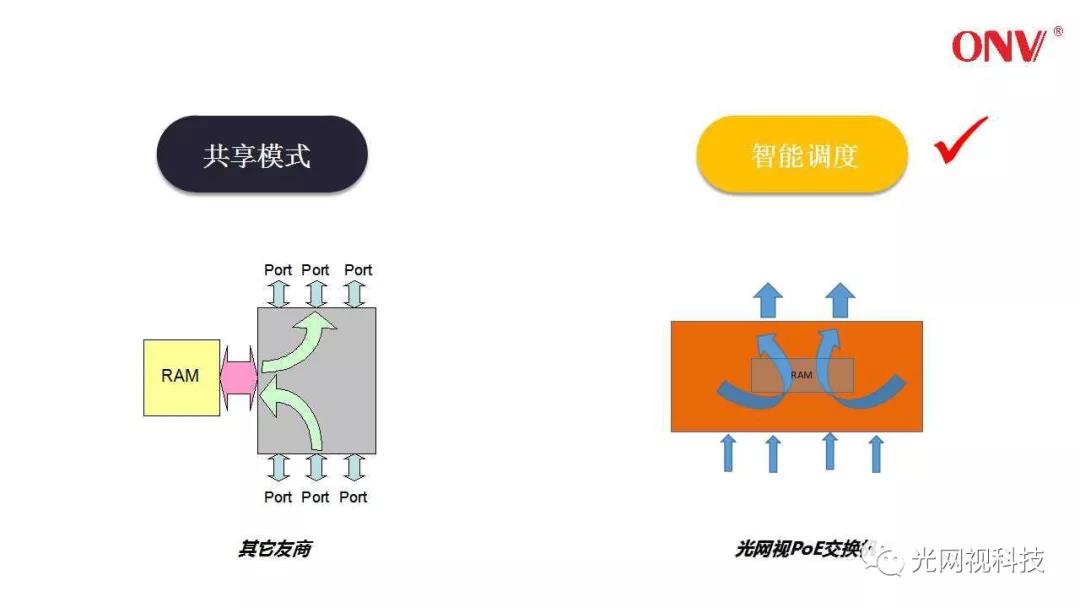

4、安防專用“大緩存”智能調度流暢設計

杜絕視頻卡頓，配置大緩存，存儲轉發機制保障數據安全可達線速轉發效率，為高清視頻傳輸保駕護航。

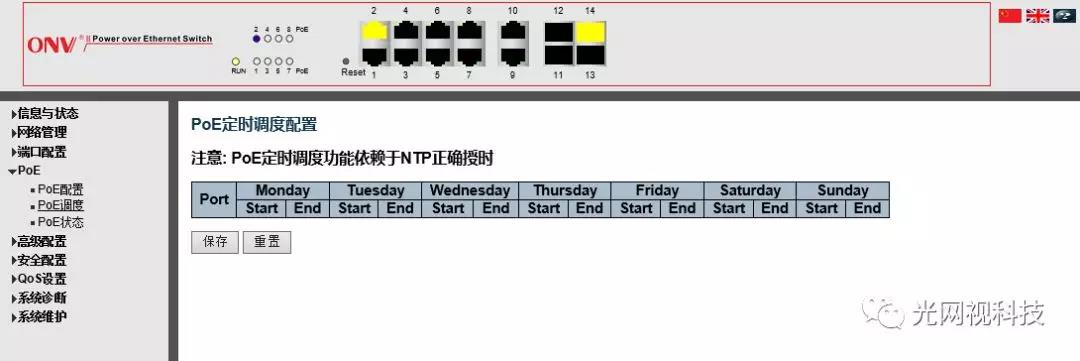

5、PoE功能管理web化、界面化

光網視PoE功能支持網絡化管理，支持PoE定時供電，PoE端口功率配置，PoE優先級設置，PoE供電狀態(供電電流、供電電壓)查閱等特色功能

系統客戶收益：

光網視在貴陽金華園小區的視頻監控系統建設中，無論是網絡拓撲設計，還是交換機的選型方面，都充分考慮了小區的特殊應用環境以及網絡高清視頻傳輸大帶寬、高碼流的需要，解決了對交換機的視頻處理造成的一系列麻煩，滿足了安防監控網絡化、智能化、高清化應用需求，打造“既看得到、又看得清、還看得好”的高清視頻傳輸系統。
