前端攝像機是整個博物館視頻監控系統的原始信號源，主要負責對博物館周界、監視區、防護區及禁區的各個監控點現場視頻信號的采集及網絡化處理。前端的選型設計將博物館實際監控需要，選擇合適的產品和技術方法，保障視頻監控的效果。

對于博物館監控環境以及博物館的視頻監控系統架構，傳輸信號均為以太網信號，信號傳輸線建議如下：

1、室外場所一般距離監控中心較遠，且因進監控中心信號有防雷的要求，宜選用光纖傳輸方式傳輸信號，可有效避免視頻信號受到雷擊和靜電干擾和破壞，確保視頻信號的穩定可靠的采集和傳輸；

2、室內監控點到弱電機房交換機距離小于100米時，建議采用超五類雙絞線方式傳輸；大于100米時，建議成對使用光纖收發器進行遠距離的信號傳輸。



光網視

ONV

1、拓?fù)浼軜?gòu)：采用星型拓?fù)浣Y(jié)構組網，實施兩層架構，簡單拓?fù)湓鰪?qiáng)系統穩定性；

2、帶寬配置：接入層采用百兆下聯、千兆上聯POE供電交換機，搭建最高配置帶寬鏈路；

3、鏈路介質：鏈路通信全部采用光纖與網線混編使用，接入層千兆上聯，帶寬保障，無干擾，易擴容；

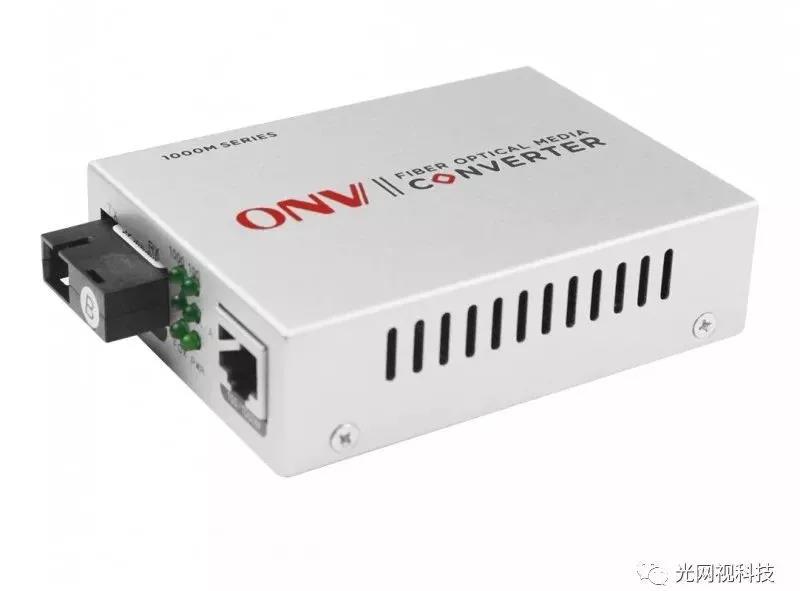

4、設備配置：接入層采用光網視1光1電千兆收發器（ONV1110-SCX-O）、4口百兆PoE交換機（POE31004P）；24+2千兆POE交換機（POE33024PF）；8+2百/千兆POE供電交換機（POE31108PF）；匯聚與核心層采用36口三層網管萬兆核心以太網交換機（ONV38036FM）。



光網視

ONV



1、背板帶寬1.2G，交換機包轉發率0.75Mpps@64byts，采用無阻塞架構設計；

2、采用美國Microsemi公司軍工級智能以太網供電芯片方案，全協議執行IEEE802.3af、IEEE802.3at國際標準；

3、高可靠網絡性能設計，抗干擾能力強，自動抑制網絡風暴侵襲，保證數據可靠傳輸；

4、高標準以太網供電智能模式設計，智能識別連接終端(安全)、功率分級（節能） 、過流過壓保護（永不燒設備）；

5、網口浪涌保護4KV,電源輸入端口浪涌保護6KV；

6、IP30防護等級,鍍鋅鋼材金屬機殼(防腐、防銹、抗干擾，抗沖擊)；

7、桌面，壁掛安裝方式，使用安裝方便（配置安裝掛耳）；

8、可選外置滿載開關電源適配器，電源功率冗余量為15%；

9、存儲轉發工作模式(64～1536幀長范圍內均可達到線速)；

10、通過3C、CE、FCC、RoHS產品認證檢測，具備公安部委托檢驗報告；

11、產品投保太平產品險，以太網供電承諾永不燒壞接入設備；

12、網絡傳輸性能優化設計，Cat.5e非屏蔽網線輕松實現100米以內信號傳輸；



光網視

ONV

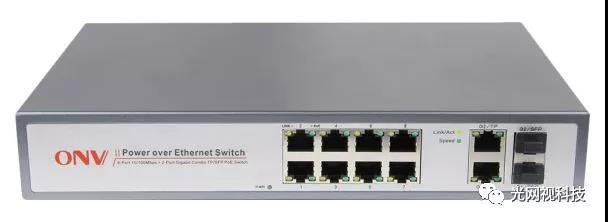

◆8*10/100M POE電口+2個千兆光電復用口供電交換機

◆支持IEEE802.3af/at標準；單端口最大提供30W的功率；
◆4KV端口防雷、6KV靜電防護和抗干擾能力；

◆背板帶寬14.8Gbps，交換機包轉發率4.17Mpps@64byts，16K MAC地址，采用無阻塞架構設計；

◆采用臺灣公司企業級以太網交換機芯片方案，全協議遵循 IEEE 802.3 10BASE-T 、IEEE 802.3u 100BASE-TX 、IEEE 802.3ab 1000BASE-T、IEEE 802.3z國際標準；

◆采用軍工級Microsemi PoE芯片方案，智能化供電管理，自動識別AF/AT設備，自動識別PD功耗，有效降低故障率，增強系統穩定性，降低系統功耗；

◆網口浪涌保護4KV,電源輸入端口浪涌保護6KV；

◆IP30防護等級, 鍍鋅鋼材金屬機殼(防腐、防銹、抗干擾，抗沖擊)；

◆桌面，機柜式安裝方式，適用于桌面平放或19寸機柜安裝于室內環境；

◆內置企業級滿載開關電源，電源功率冗余量為20%；

◆通過3C、CE、FCC、RoHS產品認證檢測，具備公安部委托檢驗報告；

◆網絡傳輸性能優化設計，上聯口采用2個千兆光電復用口，連接使用及維護方便。

◆即插即用，無需配置，簡單方便。

◆用戶可通過電源指示燈(P)、PoE工作指示燈（PoE）、端口狀態指示燈（Link），輕松了解設備工作狀態。

◆支持壁掛式、桌面式及19寸機柜安裝多種安裝方式。



光網視

ONV



1、背板帶寬52G，交換機包轉發率38.69Mpps@64byts，8K MAC地址，采用無阻塞架構設計；

2、采用臺灣公司企業級以太網交換機芯片方案，全協議遵循 IEEE 802.3 10BASE-T 、IEEE 802.3u 100BASE-TX 、IEEE 802.3ab 1000BASE-T、IEEE 802.3z國際

3、采用美國Microsemi公司軍工級智能以太網供電芯片方案，全協議執行IEEE802.3af、IEEE802.3at國際標準；

4、高可靠網絡性能設計，抗干擾能力強，保證數據可靠傳輸；

5、網口浪涌保護4KV,電源輸入端口浪涌保護共模6KV；

6、IP30防護等級, 滲鋅金屬機殼(防腐、防銹、抗干擾，抗沖擊)；

7、桌面、19寸機柜安裝方式，安裝與使用方便簡單；

8、內置400W企業級滿載開關電源，電源功率冗余量為20%；

9、存儲轉發工作模式(64～1536幀長范圍內均可達到線速)；

10、通過3C、CE、FCC、RoHS產品認證檢測，具備公安部委托檢驗報告；

11、產品投保太平產品險，以太網供電承諾永不燒壞接入設備，質量保證，終身維護；

12、網絡傳輸性能優化設計，Cat.5e非屏蔽網線輕松實現100米以內信號傳輸；獨特千兆光纖級聯端口，連接更便捷；（級聯SFP光模塊LC接口，方便光纖長距離接入）；

13、公司產品通過ISO9001質量體系認證，嚴格把控產品生產流程，產品使用穩定可靠；

14、行業內第一大生產廠商，技術支持與售后服務可靠、無憂。



光網視

ONV



◆24*10/100/1000M電口+8*GF千兆光纖口+4*10G萬兆 SFP+ 網管交換機

◆交換機背板帶寬：598Gbps ; MAC地址表：32K ；包轉發緩存：32M。

◆支持IEEE 802.1Q VLAN，QinQ，Voice VLAN，用戶可以按需求靈活劃分VLAN。

◆支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。

◆支持ACL，支持IGMP V1/V2組播協議，支持IGMP Snooping，MLD Snooping滿足多終端高清視頻監控和視頻會議接入需求。

◆支持組播VLAN、組播過濾，高效傳輸數據，節省網絡帶寬，降低網絡負載。

◆支持IP地址、MAC地址、VLAN和端口四元綁定，對數據包進行過濾。

◆支持ARP防護，支持802.1X認證，支持端口安全，當端口學習MAC地址數量控制，防護各種網絡惡意攻擊。

◆支持STP/RSTP/MSTP生產樹協議，消除二層環路、實現鏈路備份；支持G.8032，支持<20ms快速環網保護

◆支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。

◆支持Web網管、CLI命令行，SNMP（V1/V2/V3）等多樣化的管理和維護方式。

◆支持RMON、系統日志、端口流量統計，便于網絡優化和改造。

◆支持線纜檢測、Ping檢測，支持LLDP，方便網絡管理系統查詢及判斷鏈路的通信狀況，支持NMS平臺軟件集中管理。



光網視

ONV

1、 產品高穩定性

   采用固態電容，無鉛貼片工藝，具備8KV浪涌保護，寬溫適應能力。PCB采用沉金工藝制作，降低不良率，提供信號可靠性，提供抗氧化能力，延長線路壽命；國內最先進無鉛貼片、焊接、組裝工藝，安全環保，耐高溫能力強，提升設備抗震系數；電容選用高端鉭電容，具備長壽命、耐高溫、高準確度、不易燃、優良頻率特性等；高效能滿載開關電源，寬壓輸入（AC 100~240V, 50/60Hz），過流保護（內置熔斷保險絲），6KV浪涌防護設計，高達25%的功率余量設計；采用鋁合金型材金屬機殼，IP40防護等級，更強防腐、防銹、抗干擾等性能；交換機網口均采用3μm鍍金工藝，耐磨、抗氧化、易導電，減少網絡卡頓，提高用戶體驗；滿足7×24小時不間斷工作需求。



2、光纖長距離穩定傳輸

   系統中采用了光網視1光2電千兆工業收發器，傳輸頻帶寬、通信容量大。信號傳輸損耗低、中繼距離長，盡可能減少安裝問題。



3、安防專用“大緩存”智能調度流暢設計

   杜絕視頻卡頓，配置大緩存，存儲轉發機制保障數據安全可達線速轉發效率，為高清視頻傳輸保駕護航。



4.軍工級專業通信芯片，高能力數據處理優勢

   通信采用美國進口高端通信VITESSE芯片方案，高穩定性，大吞吐量，低延遲，優異的流控策略
